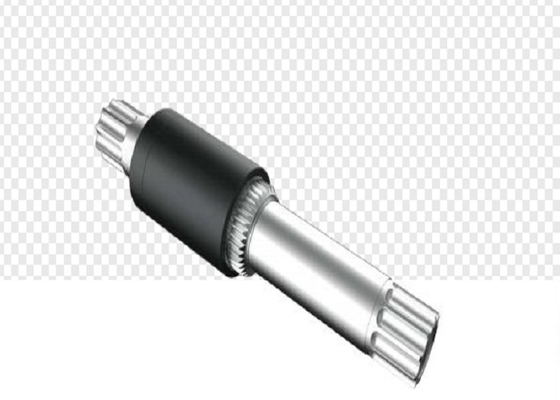

Ось ИГИЛ в серединеДатчик крутящего момента для велосипедов с силовым приводом
Почему мы
*Инерции магнитного поля нулевой
* Хорошая стабильность и высокая точность
* Скорость ответа
*Неконтактный, длительный срок службы
| Параметры |
Индекс |
| Вводный воляж |
4.5 ~ 5.5 ((VDC) |
| Входная мощность |
< 0,2 Вт |
| Выходное напряжение крутящего момента |
0.75~3.3 ((V) |
| Наклон сигнала крутящего момента |
30mV/N · m (настраивается в соответствии с привычками пользователей ездить на велосипеде в разных регионах) |
| Диапазон измерения крутящего момента |
0.5 ~ 90 ((N·m) |
| Количество импульсов сигнала скорости |
32/Настраиваемая |
| Рабочий цикл сигнала скорости |
40% ~ 60% |
| Стандарт проектирования |
EN15194 |
| Стандарты шпинделя |
ИГИЛ |
| Ставка ПИ |
IP66 |
| Рабочий временный. |
(-20~+60) °C |
| Температура хранения. |
(-30 ~ + 80) °C |

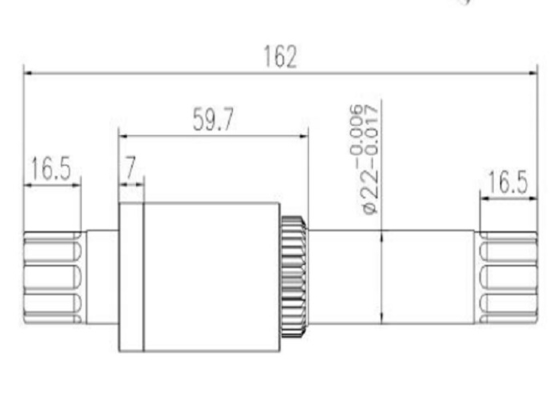

Интерфейс последовательности продуктов и характеристики вывода
Интерфейс может быть настроен в соответствии с потребностями пользователя
| Цвет |
Определить |
| Синий |
Нерабочий режим (состояние низкого уровня) |
| Белый |
Нерабочий режим (состояние низкого уровня) |
| Красный |
+5В |
| Черный |
Наземное питание |
| Желтый |
Сигнал крутящего момента |
| Зеленый |
Сигнал скорости |
Особенности
Сильная способность к антимагнитным помехам;
Точность измерений ≤ 1%;
Время динамического ответа ≤ 20 мс;
Потеря рабочей силы ≤ 0,2 Вт, без обслуживания, хорошая взаимозаменяемость;
Установка имеет большую толерантность к осевому расстоянию, что лучше, чем аналогичные датчики мощности;
не чувствительны к моменту изгиба и осевой силе, с высокой устойчивостью к внешним воздействиям;
Неконтактное измерение имеет длительный срок службы
высокая точность, хорошая стабильность и высокая консистенция;
Размер сборки и сигналы ввода/вывода могут регулироваться;
Послепродажное обслуживание
Предоставляет гарантийный срок до 24 месяцев,
Предоставлять гарантии отделу технического обслуживания при не человеческом происхождении неисправностей при работе оборудования,
Для повреждений компонентов, вызванных не человеческими факторами, отдел технического обслуживания
Ответственность за ремонт или замену поврежденных компонентов.
Внимание!
Во время процесса демонтажа, пожалуйста, устанавливайте и демонтируйте в порядке.
Если разборка не будет проведена в порядке, ущерб будет понесен самим.
Инструкции
1Закрыть левый конец крышки в направлении, показанном на диаграмме (сцепный момент 35Nm)
2.Вставьте датчик крутящего момента с правой стороны пятистороннего разъема,и провод выходной провода через отверстие под пятисторонний разъединитель (центр отверстия расположен в середине пятистороннего разъединителя)
3.Установить правое крыло конца и блокировать его в направлении, показанном на диаграмме (блокировочный крутящий момент 35Nm)
4Установите большую передачу, и зажимы на большой передаче соответствуют зажимам на датчике крутящего момента.
5Закройте гайку в направлении, показанном на схеме.
6- Установите коленчатый вал и завершите установку.
